对Model 3的线路原理图进行重新整理，进而深入研究其电池管理系统的接口与架构，可以发现许多有趣的设计简化。这些简化与电子电气系统（EE）的管控方式有着密切联系。下面，我们将对此进行详细剖析。

线路整理发现简化点

整理完Model 3的线路图后，研究过程中有了不少新发现。这得花不少耐心和细心，把那些复杂的线路一点一点拆开来看。比如说，当我们比较不同版本时，发现电池管理的ECU模块在发展中确实简化了不少，这些简化都是在适应实际生产和应用需求的过程中逐渐形成的。

这一发现对于全面认识Model 3的系统至关重要，揭示了设计团队在系统优化过程中的思考和方法。这反映了技术的持续发展，以及为了提高性能和减少成本所付出的努力，同时也开启了对电池管理系统深入研究的新篇章。

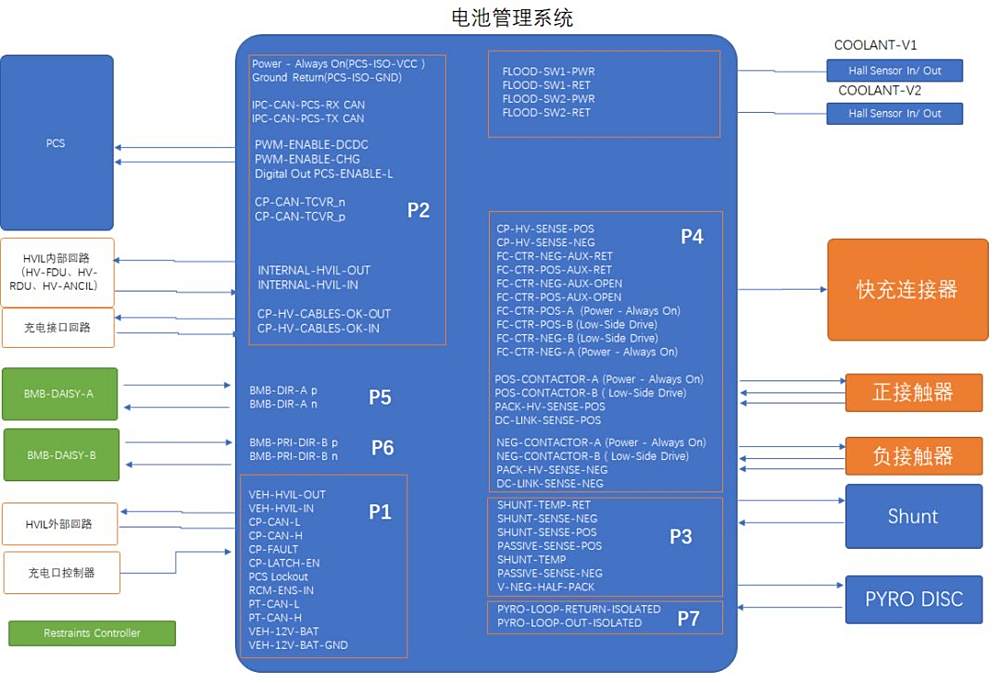

电池管理系统连接组件

Model 3的电池管理系统中，连接了多个部件。其中包括快充接口、温度检测器、正负极连接器、电流检测器以及可控保险丝等。这些部件共同作用，确保电池系统稳定运行。比如，温度检测器会持续监控电池温度，确保安全无忧。

此外，还加入了内部PCS单元的菊花链CMU控制器，还有外部供电模块、HVIL电路、充电控制板以及动力系统的CAN总线。这种内外部相结合的连接形式，使得电池管理系统能与车内其他系统紧密协作，确保了车辆整体运行的高效性。

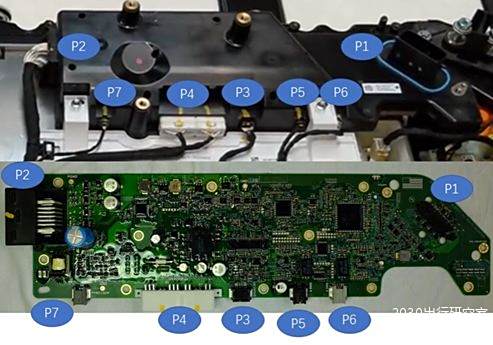

连接器信号引脚功能

P2信号脚主要用来与PCS连接并检查内部连接器的状态，其中还内置了霍尔温度感应器。借助这个脚，我们可以将不同数据对应起来，确保系统信息的统一性和精确度。它相当于一座桥梁，使得PCS与内部其他部件之间的交流更加流畅。

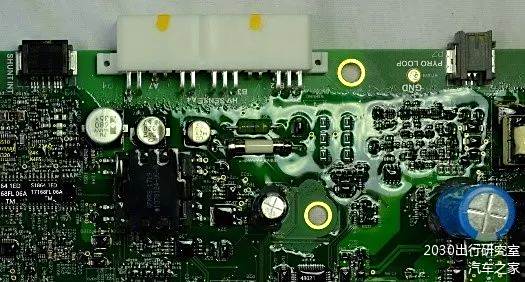

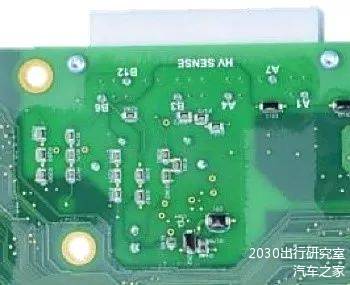

P4是一种高压采样连接器，主要任务是从高压回路中采集数据，并将这些数据分压至上方的处理电路。该连接器内部设有三个接触器，其中主正和主负接触器之间存在交叉连接。高压采样回路至少由三组组成，若跨越正负接触器进行采集，数量将相应增加。这一设计确保了对高压的精确监测与处理。

快充接触器组诊断方式

快充接触器组借助辅助触点进行粘连检测。这种检测方法非常有效，能迅速发现接触器的不正常情况，确保充电过程的安全。在高压充电环节，接触器的稳定运行极为关键，辅助触点如同一位“小卫士”，持续监控着接触器的状态。

主正负极电压的采集涉及对内外Bus link电压及输出电压的测量，情况各异，高压采样回路数量亦有所不同。合理配置这些采样回路，有助于更精确地了解电池系统的高压状况，从而为后续的管理与控制提供可靠的数据支持。

系统集成的好处

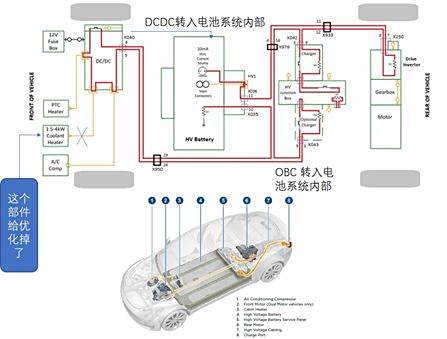

从HVIL回路的角度观察，系统集成带来了显著优势。原本的DCDC转换器和前端配电功能被整合进电池包中，冷却液加热器则被集成的热管理系统和电机废热回收系统所取代。这样的改变不仅减少了空间占用，还提升了能源的利用率，从而使整个车辆系统变得更加紧凑和高效。

电池系统中将充电器和高压连接箱合并，简化了电路结构。高压互锁系统对高压回路的主连接器进行了科学分割，便于对各个部分进行操控和监控。这种集成设计不仅增强了系统性能，还方便了后续的保养与维修工作。

BMS唤醒及接口电路简化

Model 3的电池管理系统主要依赖PT CAN和CP CAN进行唤醒，并未设置专门的唤醒电路。这样的设计使得对外接口电路更为简洁，降低了系统的复杂度。简洁的接口电路有助于提升系统的可靠性与稳定性，同时降低了故障发生的可能性。

这种简化不仅减少了生产成本和能耗，而且顺应了现代电动汽车的发展潮流。在如今追求高效和低成本的环境下，这种简约却不失实用的设计显然是一种优势，让Model 3在市场上更具吸引力。

你如何看待Model 3所采用的电池管理系统的简化设计？这种设计在未来的电动汽车领域，是否有可能成为主流的发展方向？
